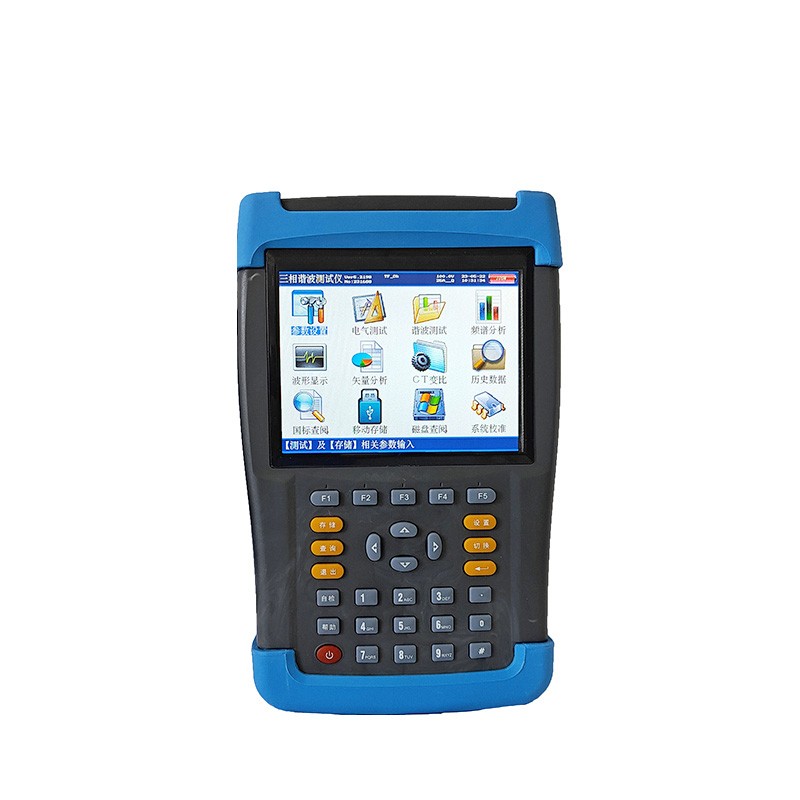

手持式電能質量分析儀是高精度測試儀器，用于檢測電網波形畸變、諧波含量與三相不平衡，可測量電壓、電流、功率、頻率等多種電參量。儀器采用鉗形互感器實現不斷電測量，具備矢量圖顯示與閃變分析功能，適用于現場電能質量檢測與數據記錄。

手持式電能質量分析儀是專門用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器，同時具備電參量測試和矢量分析功能。該儀器可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。在電流測量方面，儀器采用鉗形互感器方式，操作人員無須斷開電流回路即可安全方便地進行測量，根據用戶測量范圍不同還可選配不同量程的鉗表。

手持式電能質量分析儀能夠全面對電能質量參數進行記錄和數據分析。它可以測量分析公用電網供到用戶端的交流電能質量，具體包括頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。儀器可顯示單相電壓、電流波形，也可同時顯示三相電壓、電流波形。所有測試界面具備屏幕鎖定功能，方便用戶讀數和分析數據。儀器可測量短時閃變Pst和長時閃變Plt，還可進行負荷波動監視，測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動，定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。

手持式電能質量分析儀可顯示被測電壓和電流的矢量圖，用戶通過分析矢量圖可以判斷計量設備接線是否正確。這項功能在現場用電檢查和計量裝置接線判定中具有重要實用價值。部分型號的手持式電能質量分析儀還內置大容量數據存儲器，存儲間隔時間從3秒到10分鐘可調，能夠滿足長期監測試驗點的需要。儀器通常配備USB接口，可方便地將數據直接拷貝到后臺管理計算機，也可與功能強大的數據管理軟件配合，將實時采樣數據直接上傳至后臺管理計算機進行更全面、更迅速的處理。部分產品還支持選配WIFI或藍牙模塊，用平板電腦或智能手機對儀器進行遠程操控。

手持式電能質量分析儀采用大屏幕彩色液晶作為顯示器，中文操作界面并配有漢字提示信息，人機對話界面友好。該儀器廣泛應用于電力系統的現場檢測、電能質量評估、諧波治理效果驗證以及用電檢查等場景，是電力運維人員保障電網安全穩定運行的重要工具。
